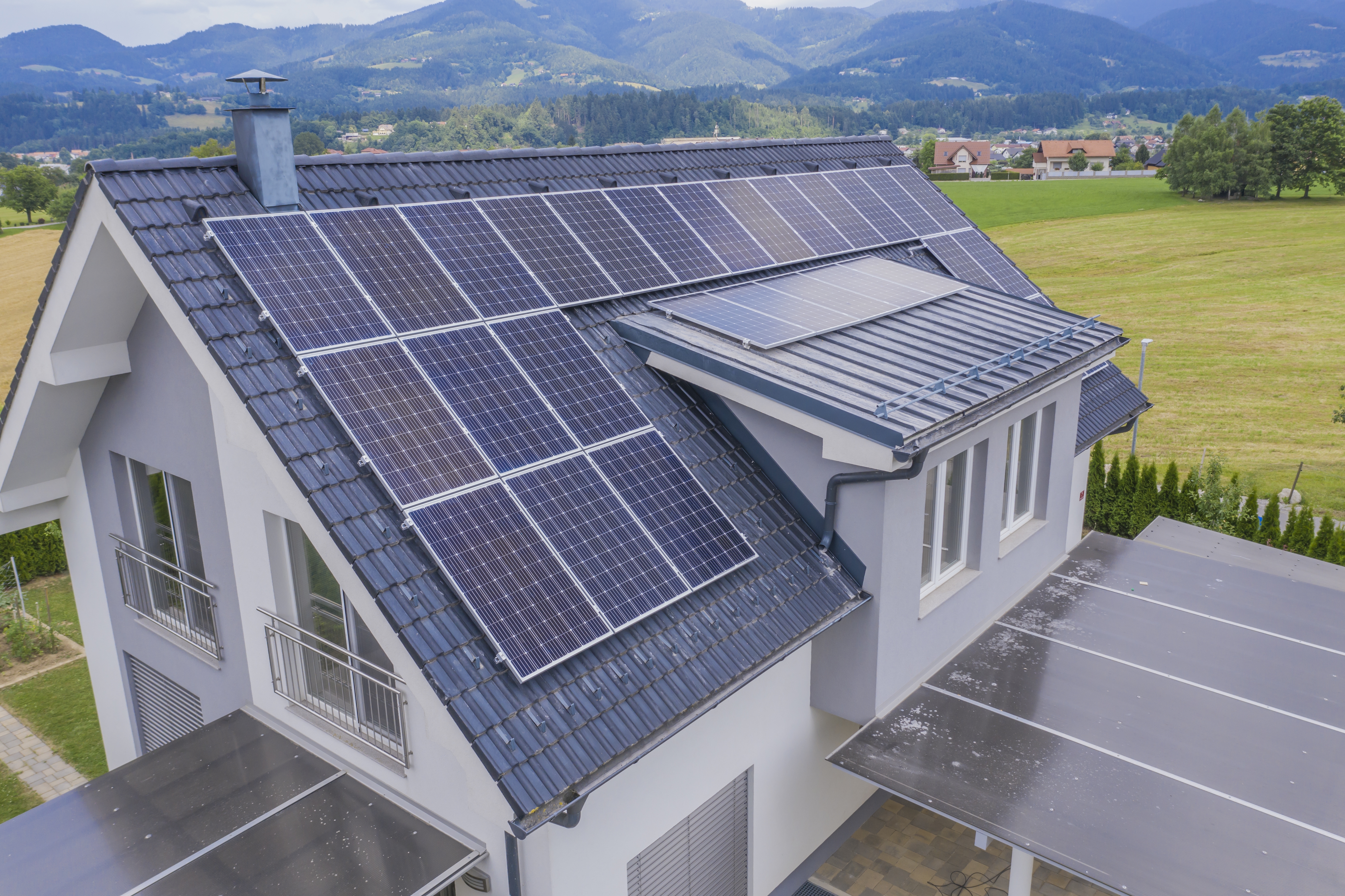

Эффективность и безопасность солнечной электростанции во многом зависят не только от качества самих панелей, но и от правильно подобранной системы крепления. Именно крепления и прижимы солнечных панелей принимают на себя ветровые и снеговые нагрузки, обеспечивают устойчивость конструкции, нужный угол наклона и долговечность всей установки.

Грамотно подобранный монтажный профиль для крепления солнечных панелей позволяет избежать протечек, повреждений кровли и деформации панелей, а также обеспечивает корректное распределение нагрузок, упрощает обслуживание солнечной электростанции в будущем. Ниже рассмотрим основные узлы системы крепления солнечных панелей и их назначение.

Кровельные крепежные элементы

Основой любой монтажной системы служат крепежные элементы, связывающие конструкцию с кровлей. Их главная функция – обеспечить надежное крепление, сохраняя при этом водонепроницаемость крыши. Для жестких кровель применяются кронштейны и опоры, монтируемые непосредственно в несущие части крыши, такие как стропила или обрешетка, в зависимости от типа кровельного покрытия, минуя декоративный слой. Все места соединения тщательно герметизируются для предотвращения протечек. Для фальцевых кровель используются зажимы, которые крепятся без сверления, что упрощает монтаж и сохраняет целостность покрытия. Мягкие кровли требуют опорных элементов с широкой основой и дополнительной гидроизоляцией.

Направляющие профили (монтажные рейки)

Они формируют несущую раму, на которую непосредственно устанавливаются солнечные панели. Как правило, профили изготавливаются из алюминия — он лёгкий, устойчивый к коррозии и рассчитан на длительную эксплуатацию под открытым небом. Направляющие крепятся к кровельным опорам и выравниваются по уровню. От их правильного монтажа зависит геометрия всей системы, равномерность распределения нагрузки и внешний вид установки. Профили позволяют точно выставить панели под нужным углом и обеспечивают вентиляционный зазор между панелью и кровлей, что предотвращает перегрев оборудования и снижает потерю производительности при высоких температурах.

Узлы фиксации солнечных панелей

Чтобы панели были надёжно закреплены на направляющих, используются специальные прижимные элементы. Они удерживают панели в заданном положении и предотвращают их смещение под воздействием ветра или температурных расширений.

Основные элементы фиксации включают:

  • концевые зажимы, которые устанавливаются по краям ряда панелей и фиксируют крайние модули;

  • межпанельные зажимы, которые удерживают сразу две соседние панели и обеспечивают равномерные зазоры между ними.

Для производства зажимов используются алюминий или нержавеющая сталь. Для повышения коррозионной стойкости они нередко подвергаются анодированию. Подбор зажимов осуществляется с учетом точной толщины рамки солнечной панели, а также требований конкретной монтажной системы, гарантируя надежное и безопасное фиксирование.

Соединительные и регулировочные элементы

Чтобы собрать систему из отдельных частей в единое целое, используются специальные крепежи. Они позволяют удлинять направляющие, компенсировать неровности кровли и точно подгонять размеры системы под размеры солнечных панелей. Особенно важны регулируемые крепления при установке на наклонных или сложных крышах. Они дают возможность менять высоту и угол наклона в пределах, допустимых конструкцией кровли, обеспечивая оптимальное положение панелей относительно солнца и, как следствие, максимальную выработку энергии всей электростанции.

Не стоит забывать о болтах, гайках, шайбах и саморезах, которые являются важной частью системы. Важно, чтобы они были сделаны из материалов, которые не ржавеют и хорошо переносят изменения температуры. Обычно для этого используют нержавеющую сталь или крепёж с цинковым покрытием.

Дополнительные элементы системы

В зависимости от типа проекта система крепления может дополняться вспомогательными узлами, которые повышают надежность и удобство эксплуатации. К ним относятся элементы для укладки кабелей, заземляющие компоненты и защитные прокладки.

К дополнительным узлам системы относятся:

  • кабельные клипсы и короба для аккуратной фиксации проводов;

  • заземляющие зажимы для обеспечения электробезопасности;

  • уплотнители и прокладки для защиты кровли в местах контакта с крепежом.

Система крепления солнечных панелей — это продуманная совокупность узлов, каждый из которых выполняет свою задачу. Кровельные опоры обеспечивают связь с крышей, направляющие формируют каркас, зажимы фиксируют панели, а соединительные и регулировочные элементы позволяют точно настроить конструкцию. От качества этих компонентов и правильности их монтажа напрямую зависят срок службы солнечной электростанции, её безопасность и эффективность работы.
